昌吉地质 JJC-1E型 灌注桩孔径检测系统

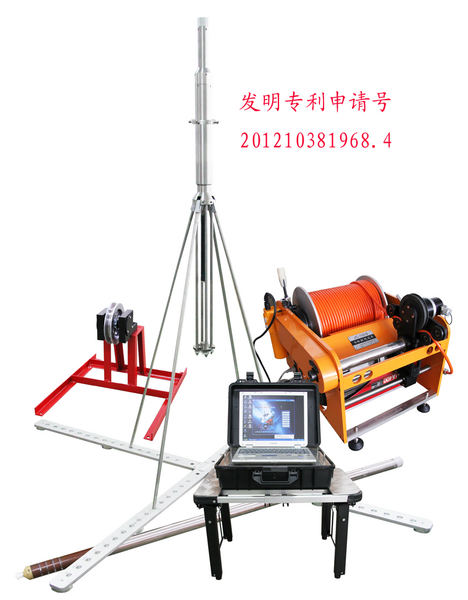

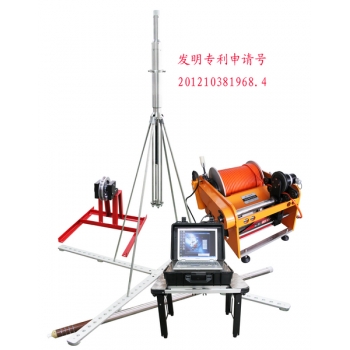

JJC-1E型灌注桩孔径检测系统是为钻孔灌注桩的成孔质量检测而开发的专用设备。它经历了JJC-1A、JJC-1B、JJC-1C、JJC-1D四代的发展，充分考虑施工现场的工作环境及施工要求，操作简单实用，测量精度进一步得到提升，完全适合灌注桩成孔检测的要求。本系统由JJC-1E型地面控制箱、JJY-6型井径/井斜测量探管、JNC-2型沉渣/井斜测量探管、JC-100型自动排缆绞车及井口滑轮等部分组合而成。
一、主要技术特点
1、井下测量探管完全数字化；
2、井下探管采用全不锈钢材质；
3、自动排缆绞车；
4、井径/井斜和沉渣/井斜探管合二为一方便测量；
5、井径测量误差减小至5毫米；
6、地面控制箱自动判断井下探管类型；
7、操作软件适合WIN XP/WIN VISTA/WIN 7操作系统；
8、是已被广泛应用、深受用户欢迎的JJC-1D灌注桩孔径检测系统的更新换代产品，可大大提高工程检测工作的效率和质量。
二、主要技术指标和参数
1、孔径测量范围： Ф500mm～Ф1600mm（可订制Ф2000mm、Ф2500mm测量范围）。
2、孔径测量误差： ≤±5mm。
3、垂直度检测范围： 0°～10°；测量误差 ≤±0.1°。电阻率测量误差≤5%。
4、沉渣厚度检测： 井下探管直径Ф40mm；电极间距20mm±0.5mm；
5、绞车指标：
电缆长度(深度)： 100m （可根据用户配置）；
电缆拉力： ≥0.35t（拉断力 0.65t）；
绞车速度： 10m/min；
绞车重量： 50kg；
电机功率： 550W；
体积： 600mm×450mm×350mm，手摇高度600mm（长×宽×高）；
排缆方式： 自动排缆。
6、工作温度：
测量探管 0℃～50℃；
地面仪器 -10℃～45℃。
7、相对湿度： ＜85%。
8、整机工作电源： AC(220V±10%)、50Hz。
注： 笔记本电脑自备。
